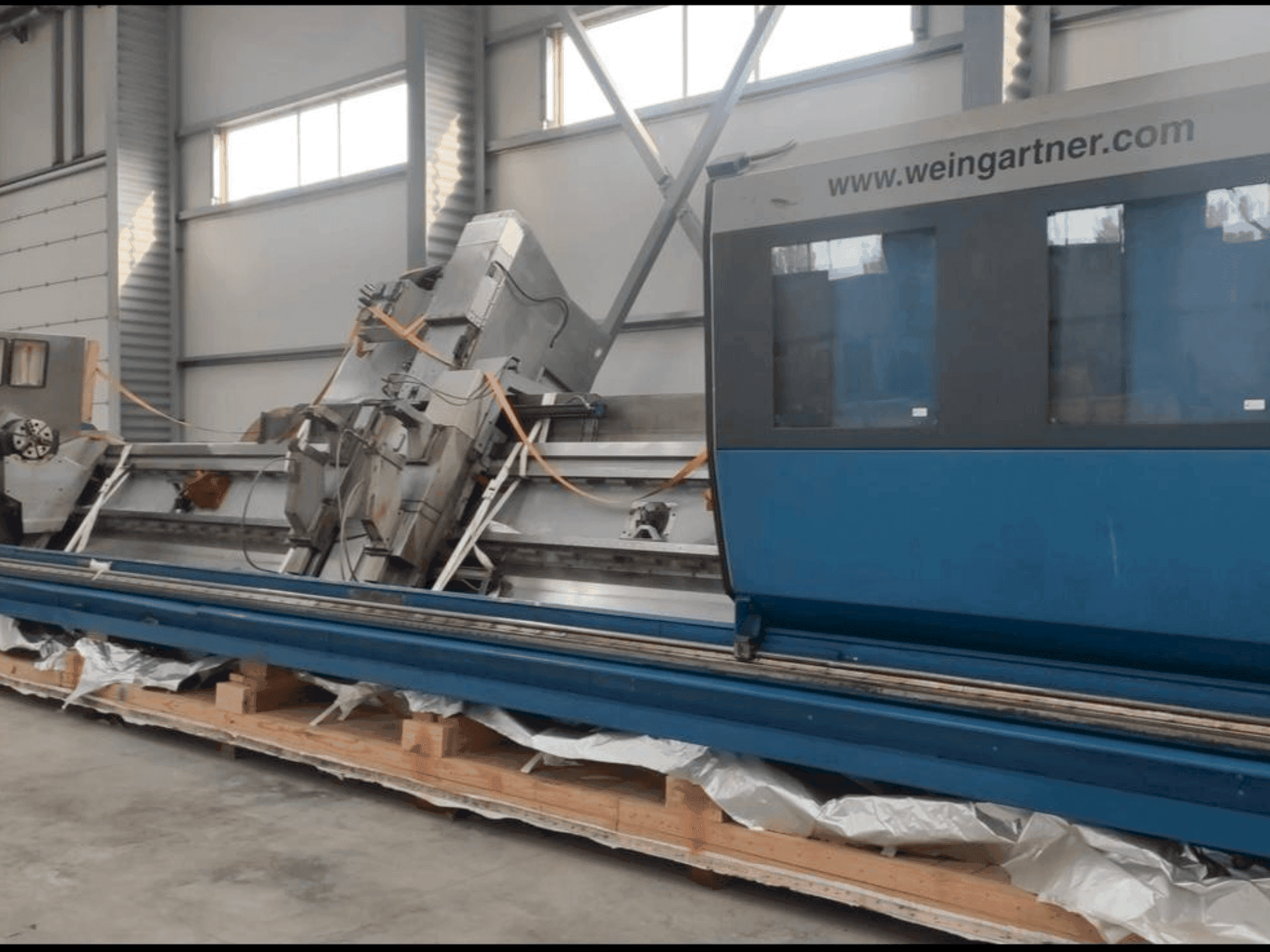

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Lisävarusteet

• - Kantapää: Syöttö AC-servomoottorilla: 1FT6 105 – 8SF71 – 3AG1, Vääntömomentti käytettävissä pääkarassa S1-käytössä, Kartiovaihteiston suhde: 4:1, Kierukkakäyttösuhde: 15:1, Kokonaisvähennyssuhde: 60:1, Pääkaran korkeus: 1550 mm, pääkaran reikä: 108 mm, istukka Gr. 315: Poran halkaisija: 95 mm, Max. paine: 27 bar, max. kiristysvoima 27 baarissa: 17500 daN, Ulkopuolinen kiinnitys: 25 – 245 mm, Sisäinen kiristys: 90 – 310 mm
• - Hakekuljetin: Käyttöteho: 1,1 kW, poiston leveys: 250 mm, poistokorkeus: 850 mm, lastua: 300 dm³/h
• - Hydrauliikka: Pumpun syöttö: 27 l/min, Max. järjestelmäpaine: 80 bar, käyttöteho: 4,6 kW, säiliön tilavuus: 60 l, öljynjäähdyttimen teho: 0,3 kW
• - Jyrsintäyksikkö PUFK-320: Oheis- ja liukujyrsintäyksikkö, Kääntöakseli A-syöttö AC-servomoottorilla: 1FT6 084 – 8AF71 – 3EL4, Planeettavaihteiston suhde: 70:1, Välityssuhde: 3:1, Kokonaisvähennyssuhde: 210 :1, max. Kääntönopeus: 90°/s, Kääntöalue: ±90°, Syöttö AC-pääkaran moottorista: 1PH7 137 – 2NF22 – 0CJ2, Max. leikkuripään halkaisija: 260 mm, max. leikkurin nopeus: 300 min⁻¹
• - Kuorintayksikkö (lisävaruste): Syöttö AC-pääkaran moottorista: 1PH7 137 – 2NF22 – 0CC2, Välityssuhde: 2,4:1, Max. leikkuripään nopeus: 1800 min⁻¹
• - Edessä vakaa tuki: Halkaisijaalue (jyrsintäleuat): 25 – 220 mm, Max. puristusvoima 80 bar (ilman tehokkuutta): 1200 daN, Max. puristuspaine: 80 bar
• - Takana vakaa tuki: Halkaisijaalue (jyrsintäleuat pitkät): 25 – 220 mm, max. puristusvoima 80 bar (ilman tehokkuutta): 1200 daN, Max. puristuspaine: 80 bar
• - Takatuki: AC-servomoottorin syöttö: 1FT6 064 – 6AF71 – 3EK4, kartiohammasvälityssuhde: 50:1, nopea liike max: 5000 mm/min, sulkahalkaisija: 160 mm, isku: 200 mm, paine 50 bar: 1500 daN, jännitys 50 baarissa: 1000 daN, max. paine: 50 bar
• - Työkappaleen tuki: Halkaisijaalue: 70 – 220 mm
• - Koneen kokonaistiedot: Syöttöjännite: 3 x 380 V ± 10%, Jakso: 50 Hz ± 2%, Suurin syöttöteho: 57 kW, Max teho: 100 A, Ohjausjännite: 24 V DC, Järjestelmän paine (pneumatiikka): 6 – 10 bar, ilmankulutus: 15 – 20 m³/tunti, ilmaliitin: ½”, järjestelmän paine (hydrauliikka): 90 bar

Lisäinformaatio

Koneen edut

• Tekniset koneen edut:
  • - Koneistettavat materiaalit: jyrsintä keskipisteiden välillä: min. Pituus: 585 mm, max. Pituus: 8 620 mm, halkaisija: 25 – 220 mm
  • - Koneen osat: koneen pohja: pituussuuntaisen liukuohjaimen etäisyys: 700 mm, pituussuuntaisen liukuohjaimen pituus: 10 900 mm, paino: 20 000 kg, pituussuuntainen luistin (z-akseli): syöttö ac-servomoottorilla: 1ft6 086 – 8af71 – 3ek4, kartiovälityssuhde: 10:1, kuularuuvin halkaisija: 80 mm, kuularuuvin nousu: 20 mm, pikaliike max: 5000 mm/min, poikittaisliuku (x-akseli): syöttö ac-servomoottorilla: 1ft6 086 – 1af71 – 3eh1, kartiovälityssuhde: 6:1, kuularuuvin halkaisija: 50 mm, kuularuuvin nousu: 10 mm, pikaliike max: 5000 mm/min, poikittaisluistin kulkurata jyrsinnässä: 256 mm, offset luisti (y-akseli) : syöttö ac-servomoottorilla: 1ft6 084 – 1af71 – 3eh1, kartiovälityssuhde: 6:1, kuularuuvin halkaisija: 50 mm, kuularuuvin nousu: 10 mm, pikaliike max: 3000 mm/min, poikittaisliukumatka jyrsintä: 250 mm
  • - Erittäin tarkka ja vankka rakenne edistyneellä servomoottorin ohjauksella, monipuolisilla koneistusominaisuuksilla useilla yksiköillä ja vakaalla tuella
• Laadulliset koneen edut:
  • - Parannettu tarkkuus edistyneillä välityssuhteilla ja kuularuuvimekanismeilla, tehokas toiminta suurilla nopeilla liikenopeuksilla

Lisätieto

• - Kone edelleen virralla
