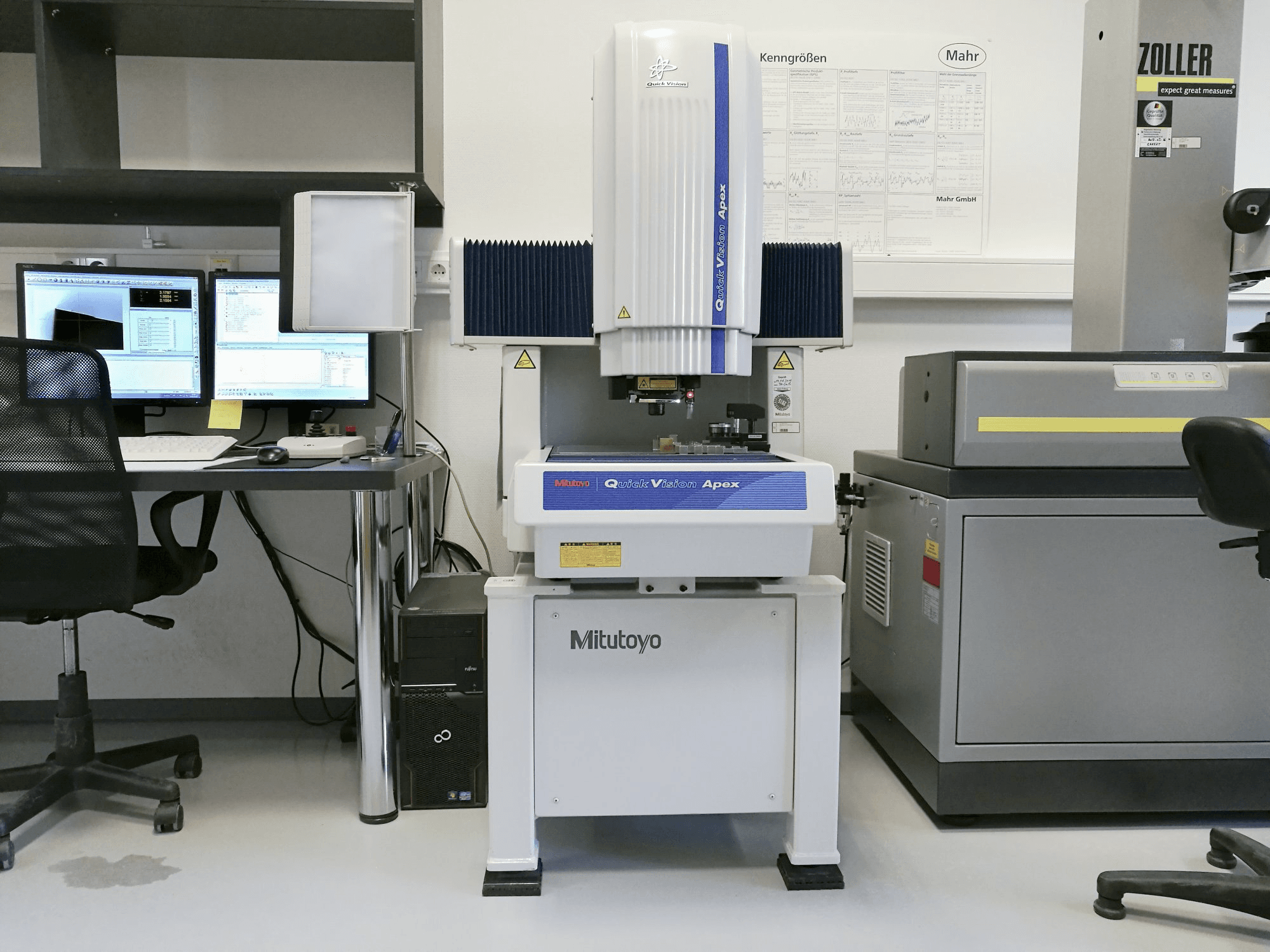

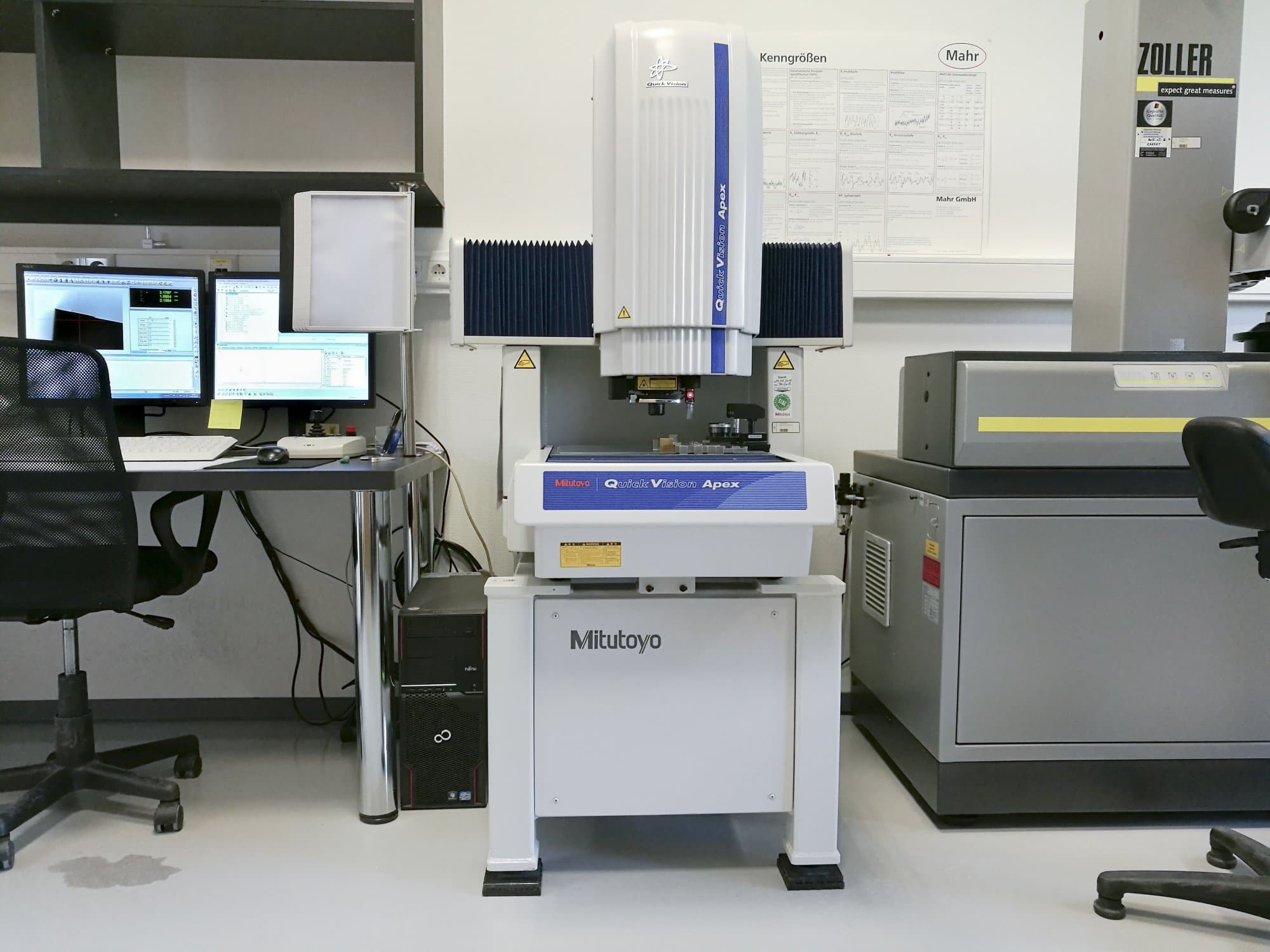

Mitutoyo - QVT1-X302PIL-CDE-MEA-MIT-2011-00001

Yleiset tiedot

• Mittausleveys: 859 mm
• Mittaussyvyys: 951 mm
• Mittauskorkeus: 1609 mm
• Koneen paino: 360 kg

Ohjausjärjestelmä

• Malli: QVPAK
• Vapautus: 11.101
• Kauko-ohjaus: Kyllä

Päämoottori

• Kamera: Korkeaherkkyyksinen CCD-kamera MV
• Valaisu: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
• Tarkkuus: 0.0001 mm

Liike

• X-AKSELI Liike: 300 mm
• X-AKSELI Työskentelysyöttö: 300 mm/s
• X-AKSELI Suurin mittavirhe: -0.761 µm
• X-AKSELI Tarkkuus: E1x1-(1.5+3L/1000) µm
• Y-AKSELI Liike: 200 mm
• Y-AKSELI Työskentelysyöttö: 300 mm/s
• Y-AKSELI Suurin mittavirhe: 0.488 µm
• Y-AKSELI Tarkkuus: E1y2-(1.5+3L/1000) µm
• Z-AKSELI Liike: 200 mm
• Z-AKSELI Työskentelysyöttö: 300 mm/s
• Z-AKSELI Suurin mittavirhe: -0.982 µm
• Z-AKSELI Tarkkuus: E1z3-(1.5+4L/1000) µm
• X-Y-Taso (Diagonaali_1) Suurin mittavirhe: 1078 µm
• X-Y-Taso (Diagonaali_1) Tarkkuus: E2xy4-(2+4L/1000) µm
• X-Y-Taso (Diagonaali_2 Suurin mittavirhe: 1326 µm
• X-Y-Taso (Diagonaali_2 Tarkkuus: E2xy5-(2+4L/1000) µm

Työkappale

• Työkappale z: 200 mm
• Työkappaleen paino: 20 kg

Pöytä

• Ulompi pituus: 399 mm
• Ulompi leveys: 271 mm

Media

• Pääsähköliitäntä: 230 V / 50 Hz
