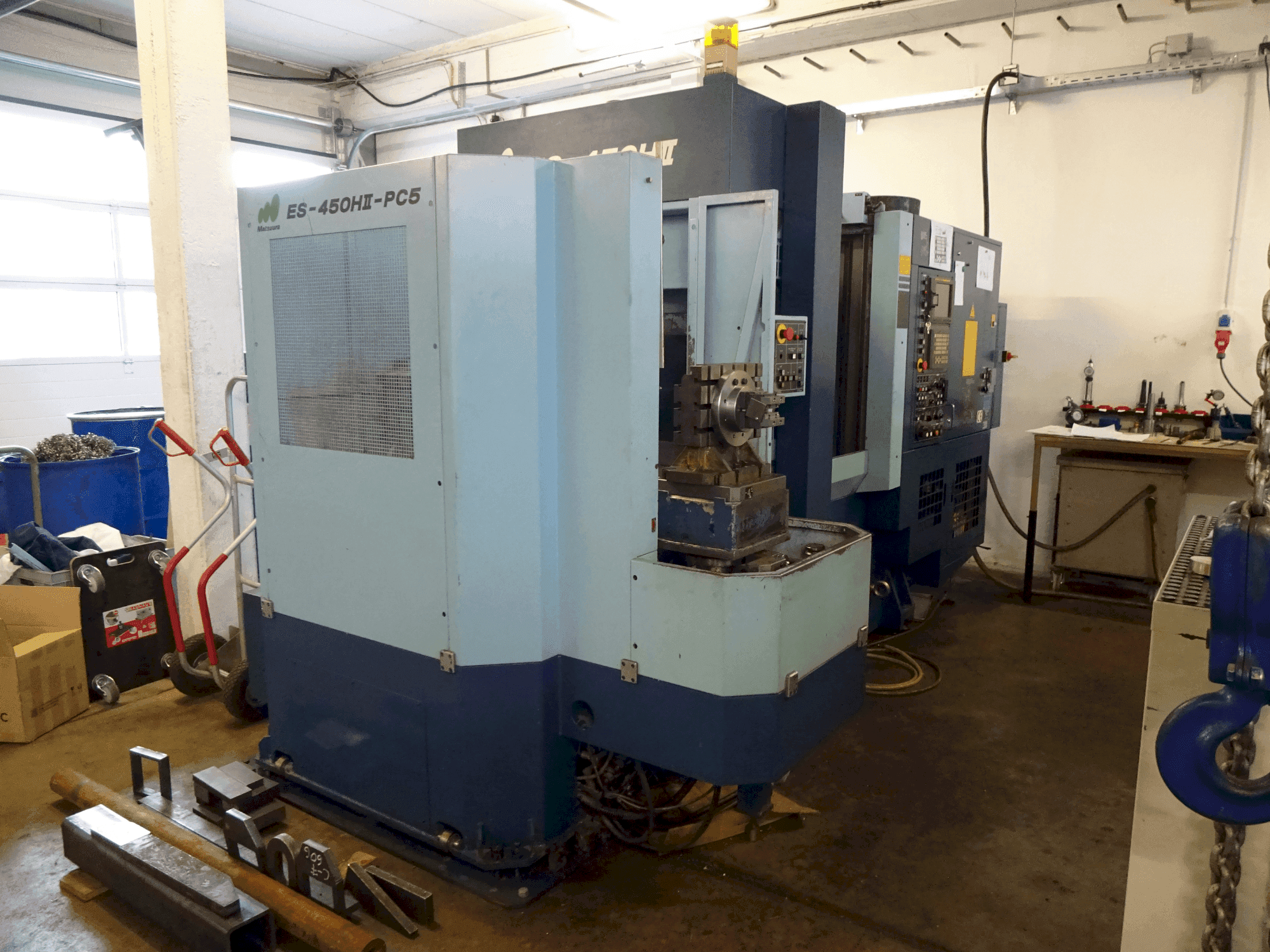

Matsuura - ES-450HII PC5DE-MIL-MAT-1999-00001

Lisäinformaatio

Koneen edut

• Tekniset koneen edut:
  • - Pöydän pinnan korkeus (lattiasta): 1000mm

Lisätieto

• - Liikkeitä: X-akseli (sarake oikea/vasen): 450mm (250 vasemmalla, 200 oikealla) Y-akseli (karan pää ylös/alas): 400mm Z-akseli (lava edestakaisin): 400mm (+250, kun lava vaihdetaan) Työkappale Etäisyys lavan yläpinnasta 0-karan etäisyys0-karan 8 mm liukukäytävät: 120~520mm Lava: Työalue: 300 x 300mm Maksimikuorman paino: 200kg Pintakierrereikä (koko x määrä): M12 x P1,75 x 32mm Pöytä Pöydän indeksointikulma: 1 aste Pöydän indeksointinopeus: 1,5 s/90°,1. Kara Karan laakerin tunnus: Ø70mm Karan maksimivääntömomentti: 105/1000 minˉ1 Nm Työkalun puristusvoima: 8,2 kN Karan suunta: Vakio (sähköinen) Karan ilmapuhallus: Vakiosyöttönopeus Leikkausyhdistys (X/Y/Z): 1/1500 mm (jatkuva) 0~4000mm/min Pienin tehon lisäys: 0,001mm Automaattinen työkalunvaihtaja Vetopulttityyppi: JIS B 6339 vetotappi 40P Työkalujen säilytys: 30 kpl Työkalun valintatapa: Osoittaa koodia ja satunnaista valintaa kaksisuuntaiseen makasiinikiertoon. (T4) Työkalun vaihtoaika (työkalusta työkaluun): 1,5 s (alle 6 kg), 2,0 s (yli 6 kg) Työkalun vaihtoaika (chip to chip): 3,2 s Työkalun vaihtoväli: 95,25 mm Automaattinen lavanvaihtaja Lavojen lukumäärä: 2 Lavanvaihtojärjestelmä: Kääntöpöytämenetelmä Lavan vaihtoaika: 8 s. 5 sek. Lavan kiinnitysvoima: 41,5 kN Lavan paino/kpl: 40 kg Lavan koko: 300 x 300 mm Maksimikuorman paino: 200 kg Moottorit Karamoottori: Alpha T8/1500 AC 11,0/7,5 kW (30 min./jatkuva nopeus) Syöttömoottorit: 2 AC002 malli 4.4kW Y-akseli: malli α 22/2000 jarrulla AC 4.4kW Z Akseli: malli α 22/3000 AC 4.4kW Hydraulimoottori: AC 1.5kW Voitelumoottori: AC sähkö 0.02kW Jäähdytysnesteen teho: AC 0.02kW Jäähdytysnesteen teho: AC 0.02kW Vaadittu 7kW AC 0KVA Ilmanlähde: 0,54~0,93MPa Ilman kapasiteetti: 400 L/min Hydraulisäiliön tilavuus: 15L Voitelusäiliön tilavuus: 2,7L Jäähdytysnestesäiliön tilavuus: 200L Vakiovarusteet Työkalukotelon suojus (yläkannessa) Lastuvirtaus Synkronoitu hana Karaöljyn jäähdytin Karan ylikuormituksenestolaite Syöte (vasta-akselin liitäntä tyyppivalo) Karan jäähdytysnesteen läpi Karan mittapään liitäntä (ei anturia) Filtermist Swarf kuljettimen käyttöoppaat
