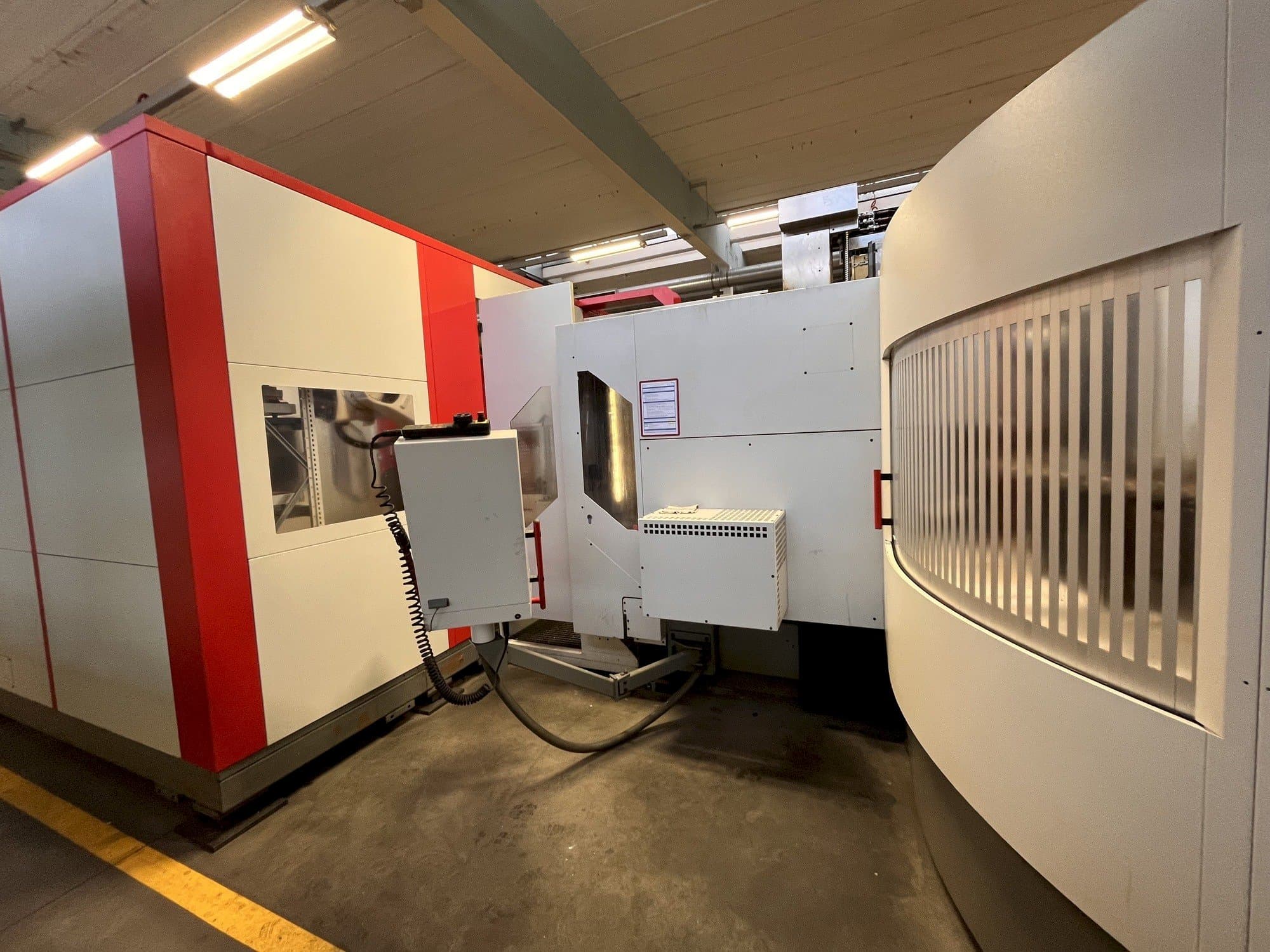

Tämä vuosina 2009 ja 2008 valmistettu HERMLE RS1 -robottijärjestelmä, jossa on 2 yksikköä Hermle C30 U, 5-akselinen pystysuora konekeskus, on varustettu HEIDENHAIN iTNC 530 -ohjausyksiköllä ja sen karan nopeus on 18000 rpm. Järjestelmän mukana tulee vuonna 2008 rakennettu automaatio KUKA KR 150-2 2000 Robot, jossa on 6 akselia ja kuormalavan enimmäispaino on 140 kg.
Yleiskatsaus
- merkki: HERMLE
- vuosi: 2009
- MALLI: RS1 Robot System
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Vertikaalinen työstökeskus
- saatavuus: Myyty
- ohjausyksikön merkki: HEIDENHAIN
Tekniset tiedot - HERMLE RS1 Robot System
Ohjausjärjestelmä
- Malli: ITNC 530
- Merkki: HEIDENHAIN
Päämoottori
- Karan nopeusalue: 18000 1/MIN
- Työkalun kartio: HSK A63
- Akselin lukumäärä: 5
Liike
- X-AKSELI Liike: 650 mm
- Y-AKSELI Liike: 600 mm
- Z-AKSELI Liike: 500 mm
- A-AKSELI Liike: +/- 115 º MM
Työkalut
- Työkalupaikkoja varalla: 32
- Maksimipaino: 8 kg
- Maksimi työkalun läpimitta: 300 mm
Lisävarusteet
- - kennossa on 25 lavaa ilman ruuvipenkkiä, 1 lava jokaisessa koneessa ja 23 automaatissa
- - mukana Renishaw-kosketusanturi
- - Mukana lastukuljetin
- - Sisäinen jäähdytysnesteen korkeapainepumppu ei sisälly toimitukseen
Lisäinformaatio
- Tekniset koneen edut:
- - Pikasyöttö: 45000 mm/min - nc kääntyvän pyörivän pöydän halkaisija 280
- - Erawa-kiinnitysjärjestelmällä 160 mm kaulamitta - mts pohjalevy 320p/a 2-f. MediaÜ. 2-kertainen
- - Pyörivä pöytä - ikz - lastulajittelija
- - Paineilman syöttökaran keskiö - automaattinen ohjaamon ovi - tilavalo
- - Sänkykäämitys - käsikäyttöinen ohjaamon katto - losma-imujärjestelmä
- - Elektroninen käsipyörä - saranoitu hihnakuljetin - aseta lisämakasiini: 157
- - Työkalumakasiini: 157 koloa, 6-kertainen läpivienti, automaattinen ovi, lämpötilakompensointi
- - Lastaus- ja purkupaikkojen lukumäärä: 8
- - Työkalun mittaus: blum wz murtuminen/mittaus a1
- - Kosketusanturi: 2x renishaw omp 40-2ls, plc laajennus 2. Mittapää
- Laadulliset koneen edut:
- - Robotti kuka kr 150-2 2000:
- - 6-akselinen, paino: 1267 kg, päätietokone, joka toimii windows 10:llä ja soflex-kpl windows xp:llä. Lavahylly 300x300 24 paikalla - joista 22 on lavoja hyllyssä, joista 3 on tehokiristyslohkoja automaattisten puristimien kiinnittämiseen.
- - 2 kuutio, 1x sylinterimäinen - 1x manuaalinen kiristyslohko
- - Lavahylly 400x400, jossa 18 tilaa - joista 17 lavaa on telineessä
- - Raaka-aineiden varastointipaikat:
- - 2x raaka-ainevarastoa kuutioisille osille, 60 tilaa varastoaluetta kohden. Raaka-aine, jonka mitat ovat 50x15, voidaan ladata. - 2x raaka-ainealustaa sylinterimäisille osille, 56 paikkaa tarjolla per tarjotin. Osat, joissa on 6 mm tappi, voidaan ladata.
- - 2x lisätarrain: 1x lieriömäisille osille, 1x kuutioisille osille
- - Kuka 6 akselilla, lavan maksimipaino 140 kg - kuka manuaalinen ohjausyksikkö raaka-aineen lastaus ulkoisen asennusaseman kautta
- - Soflex tilaustenhallinnan versio 4. 27
- - Päätietokone toimii windows 10:llä, soflex pcs windows xp:llä
Koneen edut
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
