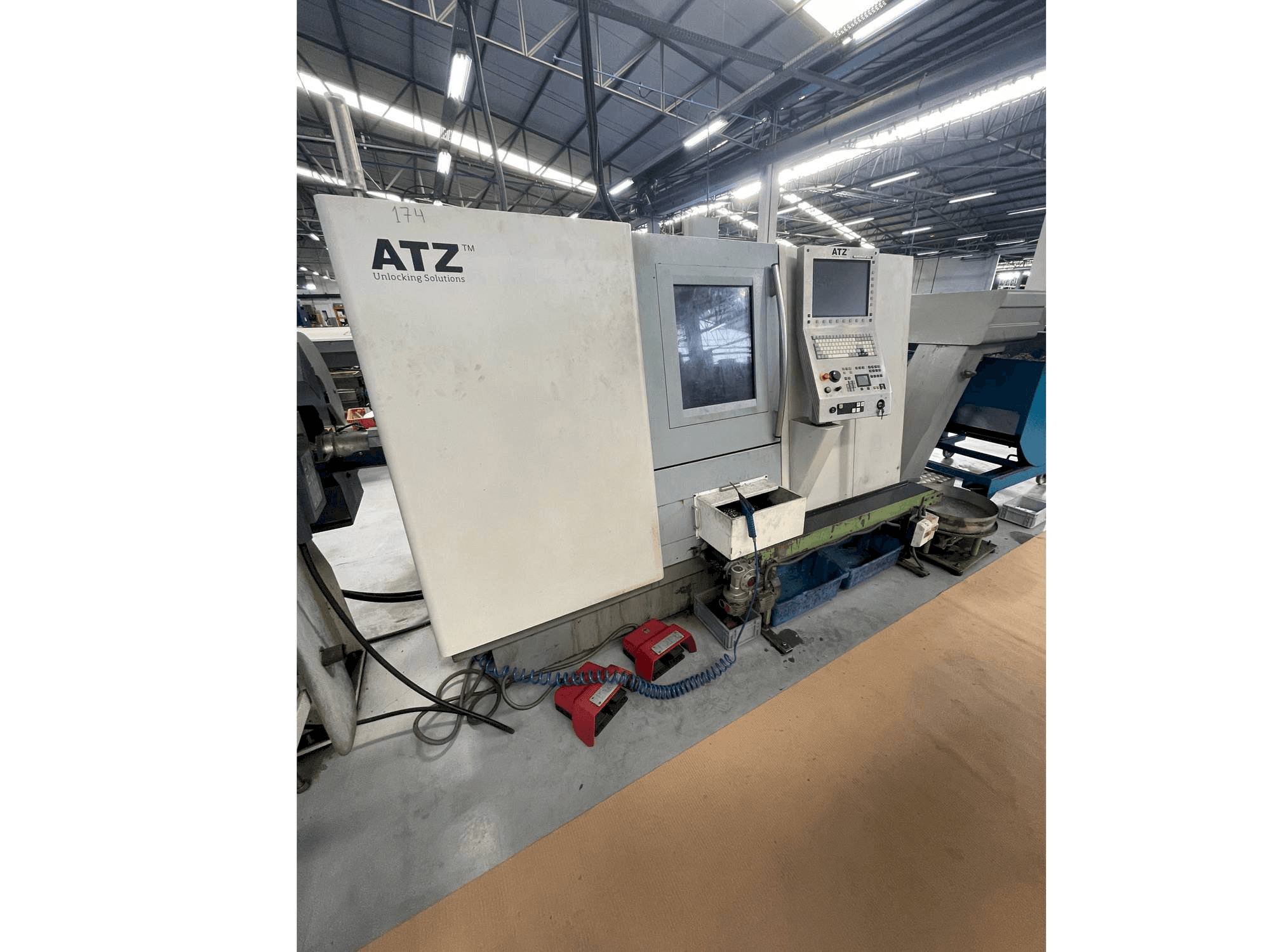

Gildemeister CTX 310 V6 sorvi

Näytä alkuperäisellä kielellä

Tämä Gildemeister CTX 310 V6 -sorvi valmistettiin vuonna 2006 Italiassa. Sitä ohjaa Heidenhain PLUS IT -ohjausyksikkö ja siinä on 4 akselia. Koneessa on pää- ja osakaran nopeus 6000 rpm, ja se on täydellisessä kunnossa.

Yleiskatsaus

merkki: Gildemeister
vuosi: 2006
MALLI: CTX 310 V6
sovelluksen tyyppi: Ulkosorvaus
Sijainti: Portugali
koneen tyyppi: Vaakasuora sorvauskone
saatavuus: Myyty
ohjausyksikön merkki: HEIDENHAIN

Tekniset tiedot - Gildemeister CTX 310 V6

Yleiset tiedot

Koneen paino: 3950 kg

Ohjausjärjestelmä

Malli: PLUS IT
Merkki: HEIDENHAIN

Päämoottori

Karan nopeusalue: 6000 1/MIN
Karan moottorin teho: 12 kW
Akselin lukumäärä: 4

Liike

X-AKSELI Liike: 140 mm
X-AKSELI Syöttövoima: 4,5 kN
X-AKSELI Nopea halkaisu: 24 m/min
Y-AKSELI Liike: 80 (+/- 40) mm
Y-AKSELI Syöttövoima: 9,0 kN
Y-AKSELI Nopea halkaisu: 12 m/min
Z-AKSELI Liike: 450 mm
Z-AKSELI Syöttövoima: 4,5 kN
Z-AKSELI Nopea halkaisu: 30 m/min
C-AKSELI Liike: 360° MM
C-AKSELI Nopea halkaisu: 100 / 2: 200 min/-1

Työkalut

Asemien määrä: 12
Työkalunpidikeyksiköistä: VDI 30

Lisäinformaatio

Koneen edut

Tekniset koneen edut:
- - Kääntöhalkaisija max. 246 mm
- - Kääntöpituus max. 445 mm
- - Karojen välinen etäisyys 665 mm
- - Keskikorkeus 365 mm
- - Suurin kiertokulku sängyn yli 500 mm
- - Swing halk. Ohjausrata yli 375 mm
- - Normaali kääntöhalk. 170-210 mm
- - Max. Vääntömomentti 115 nm - c-akseli 0,001 °
- - Karan laakerin halkaisija 100 mm - karan reikä 73 mm
- - Max. Käytettävä tangon halkaisija 50 mm
Laadulliset koneen edut:
- - Max. Nopeus osakara 6. 000 min/-1, tehokapasiteetti - osakara 7,5 kw, max. Vääntömomentti 48 nm
- - Alakara z2 440 mm
- - Työkalun varsi 20 x 20 mm
- - Max. Nopeuskäyttöiset työkaluasemat 4. 000 min/-1, tehokapasiteetti - vetotyökaluasemat 3,3 kw, max. Vääntömomentti 16 nm
- - Pikaliikkeen osakara z2 30 m/min
- - Syöttövoima osakara z2 4,0 kn, kokonaistehotarve 32 kva

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
